QS型激光切管卡盘

QS型激光切管卡盘

  QS型激光切管卡盘是我公司精心研制开发的系列产品,规格涵盖80、160、220、320等常用管材,卡盘为两两自定心设计,分别动作,可实现圆管、方管、矩形管、椭圆管等管材的自动定心夹持,同时可在数控系统的控制下实下连续及不连续分度、固定角度分度、与激光头联合动作等功能。产品具有以下特点:1、电机底置,尽量为配套厂家节省布局空间;2、紧凑型设计,卡盘与分度机构合而为一,减小不必要的连接环节,在满足

  • 产品详情页1

  • 产品详情页2

  • 附加产品资料

  • 产品说明

  QS型激光切管卡盘是我公司精心研制开发的系列产品,规格涵盖80、160、220、320等常用管材,卡盘为两两自定心设计,分别动作,可实现圆管、方管、矩形管、椭圆管等管材的自动定心夹持,同时可在数控系统的控制下实下连续及不连续分度、固定角度分度、与激光头联合动作等功能。激光卡盘具有以下特点:

1、电机底置,尽量为配套厂家节省布局空间;

2、紧凑型设计,卡盘与分度机构合而为一,减小不必要的连接环节,在满足功能的前提下减小空间尺寸;

3、标配减速机,可为用户节约采购成本;

4、优化设计的同步机构,保证合理范围内夹持力不变;独特的加工及热处理工艺,保证同步机构具有定心精度高、夹持力大、使用寿命长、可靠性高等特点;

5、转动部分采用轻量化优化设计,在保证强度的前提下尽可能的减轻转动惯量,提高产品的响应速度;

6、齿轮经过磨削及修缘处理,分度精度高,转动噪音小;

7、夹紧汽缸采用自动保压设计,在工作时无需持续供气,可实现长时间可靠夹紧;

8、独创的配汽设计环设计,配汽环轴向尺寸小,供汽时自动密封,转动时密封件与转动部分自动分离,由于卡盘转动时密封件不与转动部分接触,故对卡盘的摩擦力矩极小,且寿命非常长。

  后置送料卡盘在具有以上优点的基础上还具有以下特点:

1、加大气缸设计,具有夹持力大、可靠性高的特点;

2、特殊轴承布置,回转精度高、承载能力强、支撑刚性佳;

3、主轴有通孔,可以后接通风或吸尘装置;

4、可选配加长、加宽、加厚卡爪配置,以满足不同用户的需要。

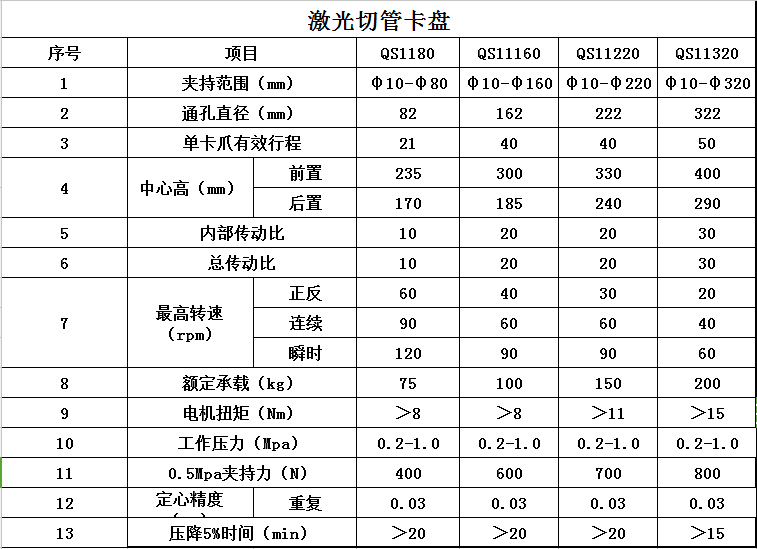

  QS系列产品的主要规格及参数如下:
